Kit Videocap® Reuma Superior
Videocap 3.0 D1 Reuma Superior
Il dispositivo Videocap 3.0 D1 è un video-biomicroscopio in epiluminescenza, ad immersione e a luce polarizzata.
Il videocapillaroscopio, portatile e ad alta risoluzione, viene fornito insieme al suo software dedicato, che consente l’acquisizione delle immagini e l’analisi dei capillari del letto ungueale.
La sua versatilità multidisciplinare, il software completo e la portabilità, rendono Videocap 3.0 la soluzione ideale per i professionisti che necessitano di uno strumento flessibile per diverse applicazioni diagnostiche.

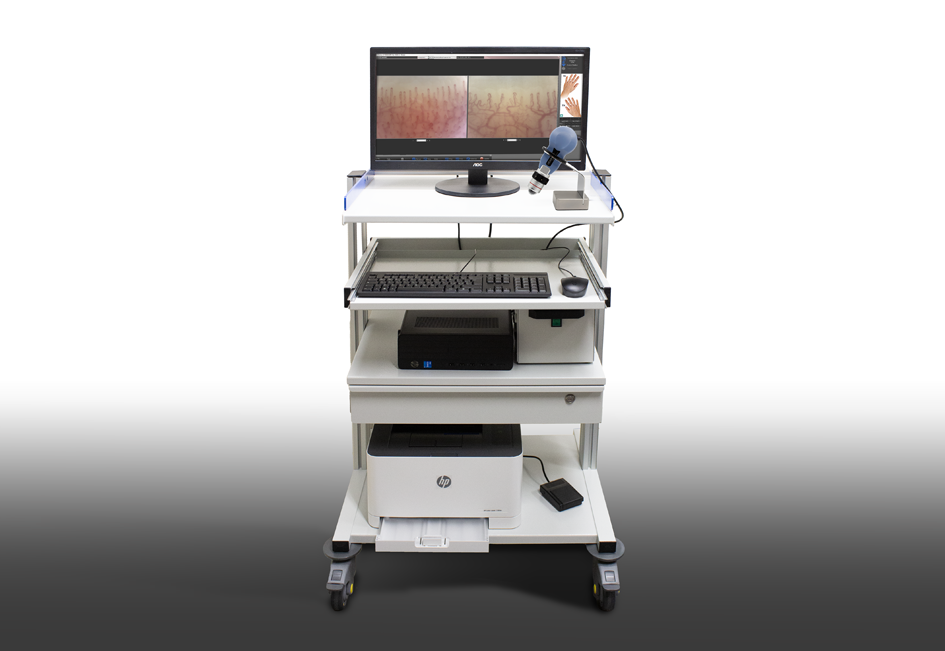

Il Kit
Il kit Videocap® Reuma Superior si compone di:
- Sonda digitale videocapillaroscopio Videocap® 3.0 D1 5MPX
- Ottica 200X completa di cupoletta in plexiglass
- Computer fisso/portatile di ultima generazione
- Stampante laser a colori
- Software Videocap® 3.0 200 Reuma
- Modulo Autocapi® per la conta automatica dei capillari
- Carrello medicale porta stazione
- Trasformatore di isolamento da 1000Watt
- Borsa in alluminio per il trasporto
- Pedale USB per la memorizzazione delle immagini
- Olio di legno di cedro per immersione, è in grado di ridurre la dispersione della luce favorendo una migliore osservazione ed acquisizione dell’immagine
- Atlante fotografico di capillaroscopia

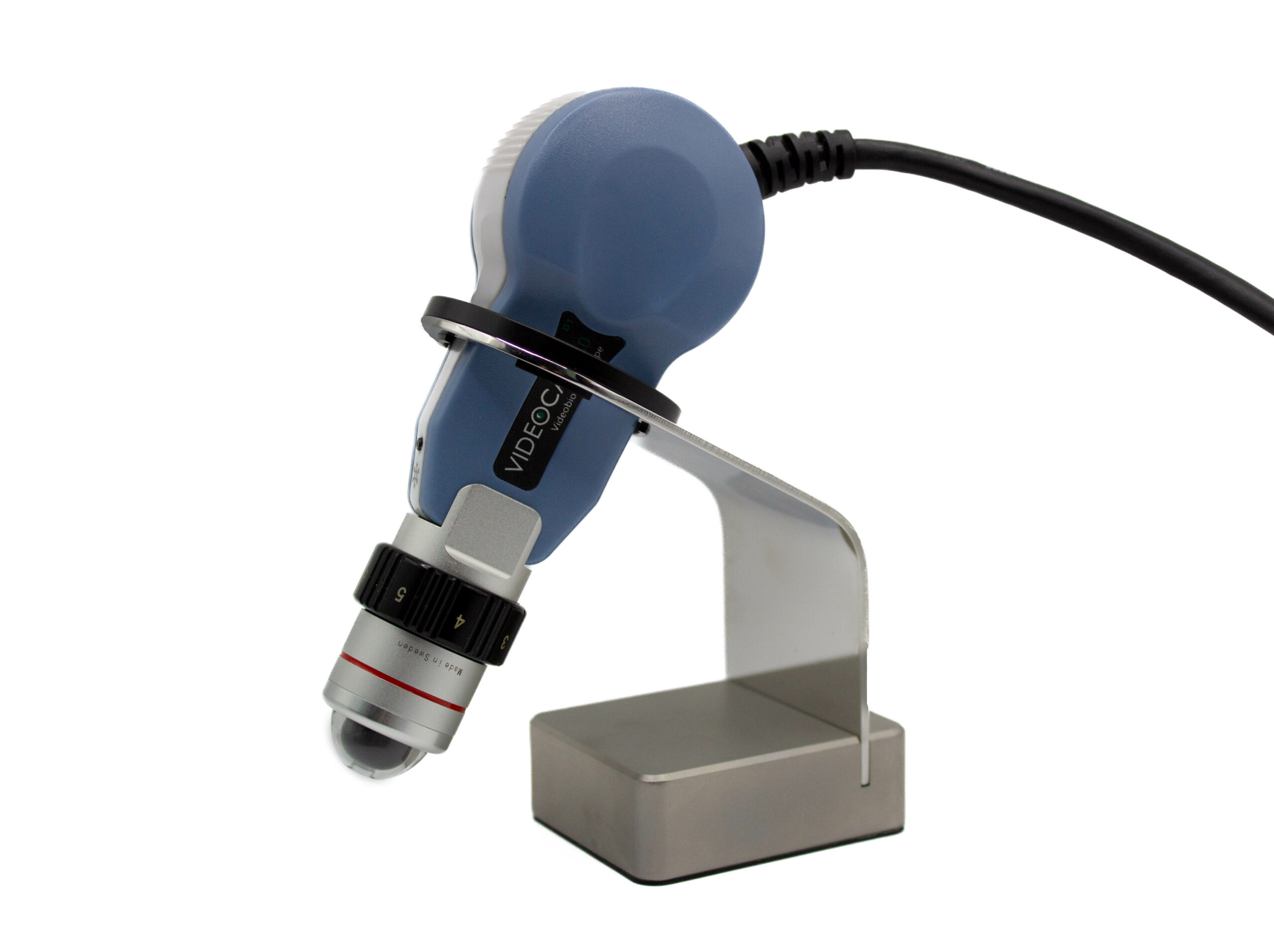

La sonda
Videocap® 3.0 D1 è un video-biomicrospocio in epiluminescenza, ad immersione e a luce polarizzata.
È l’unico dispositivo in grado di consentire lo sviluppo di analisi capillaroscopiche grazie alle lenti intercambiabili di diversi ingrandimenti e alla possibilità insita nella tecnologia di modificare il tipo di luce: polarizzazione e luce diretta per immersione.
L’applicazione specifica del dispositivo nell’ambito della reumatologia viene ottenuta mediante l’uso dell’ottica 200x.
La lente utilizza un sistema a 12 LED per l’illuminazione della parte trattata. Con l’ottica 200x è possibile acquisire immagini con luce diodica fredda bianca tramite tecnica ad immersione. L’acquisizione è favorita dall’applicazione di olio di legno di cedro a livello peringueale e dalla presenza di una cupoletta in plexiglass.
L’ottica presenta un sistema di messa a fuoco manuale tramite ghiera.
In ambito reumatologico, è possibile utilizzare una lente opzionale ad ingrandimento fisso 100x, dotata sempre di cupoletta.
Sonda ergonomica ad alta definizione e qualità cromatica, dal peso contenuto per ridurre l’affaticamento del polso dopo prolungati periodi di lavoro.
Videocap® 3.0 D1 si connette a PC mediante un’interfaccia USB 3.0. La sonda viene alimentata tramite porta USB (4,5 – 5,5 VCD). Lo strumento è dotato di pulsante di accensione/spegnimento posto nella parte posteriore della telecamera.
La luminosità della sonda, di default impostata su “automatico”, può essere facilmente modificata attraverso l’apposita manopola di regolazione.
- Sensore telecamera: 1/2,5” Rolling;
- Risoluzione: 2592H x 1944V pixel (5 MPX) (FULL HD)
- Bilanciamento del bianco
- Intensità luminosa regolata dal dimmer posto nella parte posteriore della sonda (regolatore luminosità)
- Contrasto
- Guadagno sull’immagine
- Gamma
- Cattura elettronica dell’immagine (pedale remoto per la cattura delle immagini)
Videocap 3.0 D1 è conforme alle normative vigenti per dispositivi medici: Classe I Regola 10 Allegato VIII del MDR 2017/74
Il software
Il software Videocap consente l’acquisizione, la memorizzazione e l’archiviazione delle immagini.
Il software è stato sviluppato per dare al professionista più esigente uno strumento di diagnostica differenziale e di valutazione di efficacia nel follow up. Grazie ad un algoritmo di memorizzazione delle immagini, riesce a garantire un’alta qualità di immagine in visione e fotografica, senza alterazione dei colori.
L’accesso utente avviene in modalità sicura e personale, grazie ad una password.
Possibilità di registrare nuove visite, esaminare quelle già presenti in archivio, elaborare la diagnosi e stampare il referto della visita. Il software consente di confrontare le immagini ottenute durante le visite precedenti.
La sezione di ricerca consente di effettuare ricerche sull’intero archivio, utilizzando un sistema basato su parole chiave. Queste possono essere così raggruppate per categoria di appartenenza (sesso, diagnosi, mappatura, diagnosi istologica, pattern clinici e capillaroscopico, ecc.)
Possibilità di personalizzazione da parte dell’utente delle aree corporee, delle varie diagnosi, dell’account di accesso e tutto ciò che riguarda la configurazione di utilizzo.
Possibilità di acquisire immagini in diretta dell’area da esaminare. Le immagini acquisite possono essere salvate ed elaborate, intervenendo sui colori, sul contrasto, sulla luminosità e applicando speciali filtri grafici che permettono di evidenziare dettagli dell’immagine stessa. Inoltre, è possibile inserire nell’immagine elementi quali frecce, numeri e testo per facilitarne l’osservazione.
Il software consente anche l’importazione e/o l’esportazione delle immagini in formato .bmp, .jpeg e anche formato DICOM.
Il software è abilitato alla registrazione video in formati AVI su HD o vhs, tramite un modulo opzionale.
Il software dispone di sofisticati tools di misura ed analisi di immagine: misurazione per rapporti di ingrandimenti diversi, misurazione delle anse capillari, calcolo della densità capillare all’interno di un range a scelta.
Possibilità di confrontare le immagini di un paziente ottenute durante visite differenti, appartenenti a dita diverse oppure ottenute da altre fonti (banche dati, CD-ROM, archivio storico creato dall’utente).
Possibilità di una corretta e completa refertazione secondo le linee guida nazionali e internazionali. Possibilità di stampare differenti tipologie di referti; referti a 1, 2 e 4 immagini della stessa lesione o visita o il follow-up di una specifica lesione o visita. Tutti i referti sono personalizzabili sulle esigenze dell’utilizzatore.
Con il modulo follow-up è possibile confrontare un’immagine di una visita precedente con l’immagine live della stessa area corporea investigata in fase di controllo.
Il software Videocap può essere installato in rete, per soddisfare le esigenze di multidisciplinarietà delle strutture cliniche, collegando i differenti ambulatori di diagnostica.
Modulo Autocapi®
Autocapi® è un modulo opzionale del software Videocap di reumatologia per la conta automatica dei capillari. Il modulo è incluso nella configurazione Superior della Videocap Reuma.
Uno dei requisiti fondamentali per la diagnosi delle patologie e la verifica dell’efficacia delle cure attuate è la densità capillare. Fino ad ora tale verifica non era oggettiva ma operatore dipendente. Il software Videoacap è il primo software ad avere la conta dei capillari automatica che permette un’oggettivazione del risultato.
Tale funzione è molto importante nel campo degli studi e della ricerca perché permette di standardizzare il risultato ottenuto. Inoltre, permette di avere un riscontro su calcoli matematici e algoritmi standardizzati, e non sull’interpretazione soggettiva dell’immagine.
Questa funzione è fondamentale per la verifica dell’efficacia della terapia attuata in quanto dà un’effettiva quantificazione dei capillari presenti, con un risultato oggettivo e non soggettivo.
La validazione clinica è avvenuta tramite lo studio ‘Automated assessment of absolute nailfold capillary number on videocapillaroscopic images: Proof of principle and validation in systemic sclerosis’.
