Kit Videocap® Derma Mapping
Videocap 3.0 D1 Derma Mapping
Il dispositivo Videocap® 3.0 D1 è un video-biomicroscopio in epiluminescenza, ad immersione e a luce polarizzata.
Il videodermatoscopio, portatile e ad alta risoluzione, viene fornito insieme al suo software dedicato, che consente l’acquisizione, la memorizzazione e l’analisi delle immagini.
Nella sua configurazione “Derma Mapping” consente di acquisire immagini dermatoscopiche e di immagini macro per effettuare la mappatura dei nei.

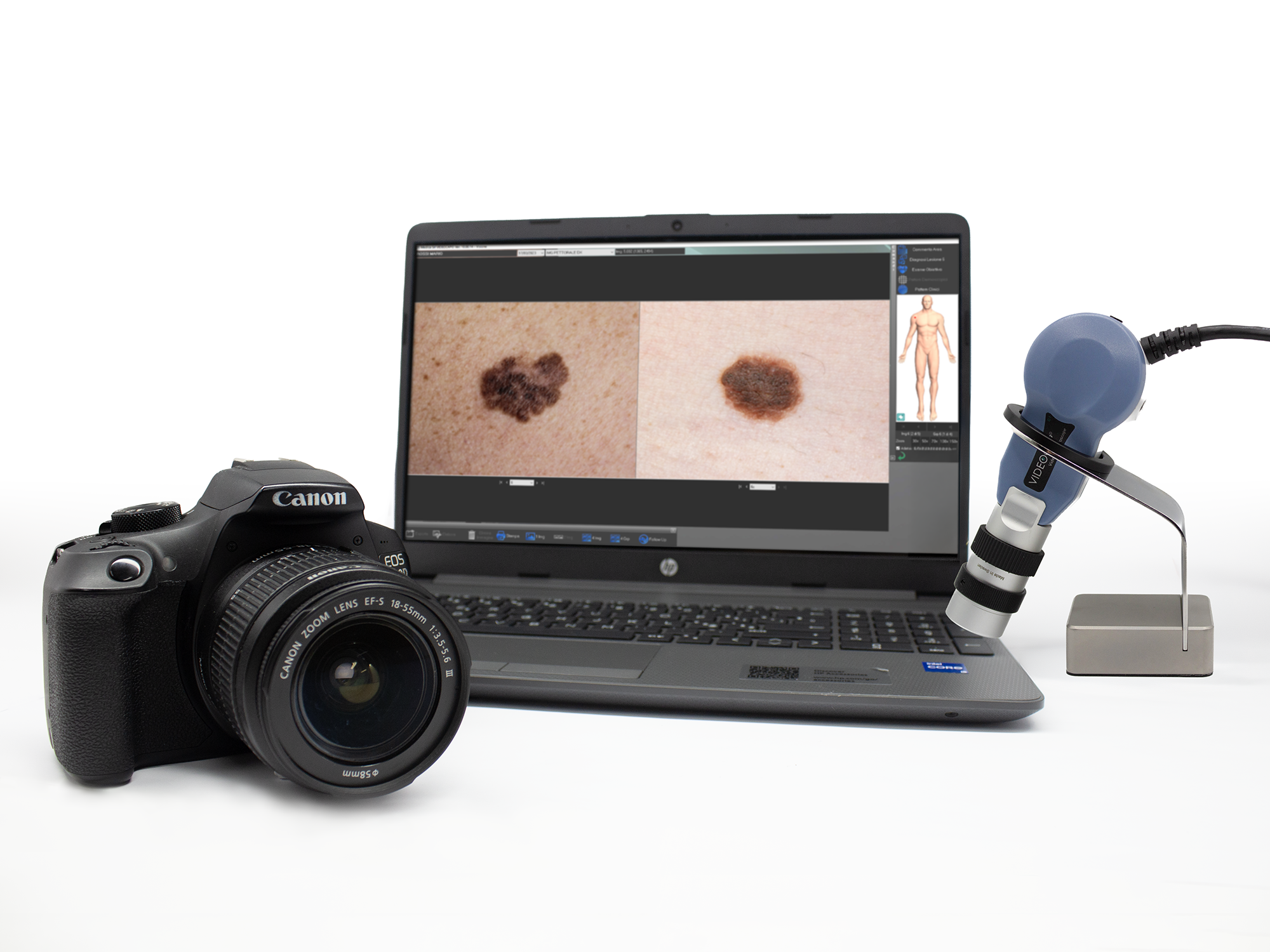

Il Kit
Il kit Videocap Derma Mapping si compone di:
- Sonda digitale videocapillaroscopio Videocap® 3.0 D1 5MPX
- Ottica 20x-50x polarizzata con distanziatori 20x e 50x (opzionale distanziatore 30x)
- Macchina fotografica Reflex Canon (via USB)
- Porta manipolo da tavolo
- Computer fisso/portatile di ultima generazione
- Stampante laser a colori
- Software Videocap® 3.0 200 Derma
- Borsa in alluminio per il trasporto
- Pedale USB per la memorizzazione delle immagini
- Atlante fotografico di dermatoscopia

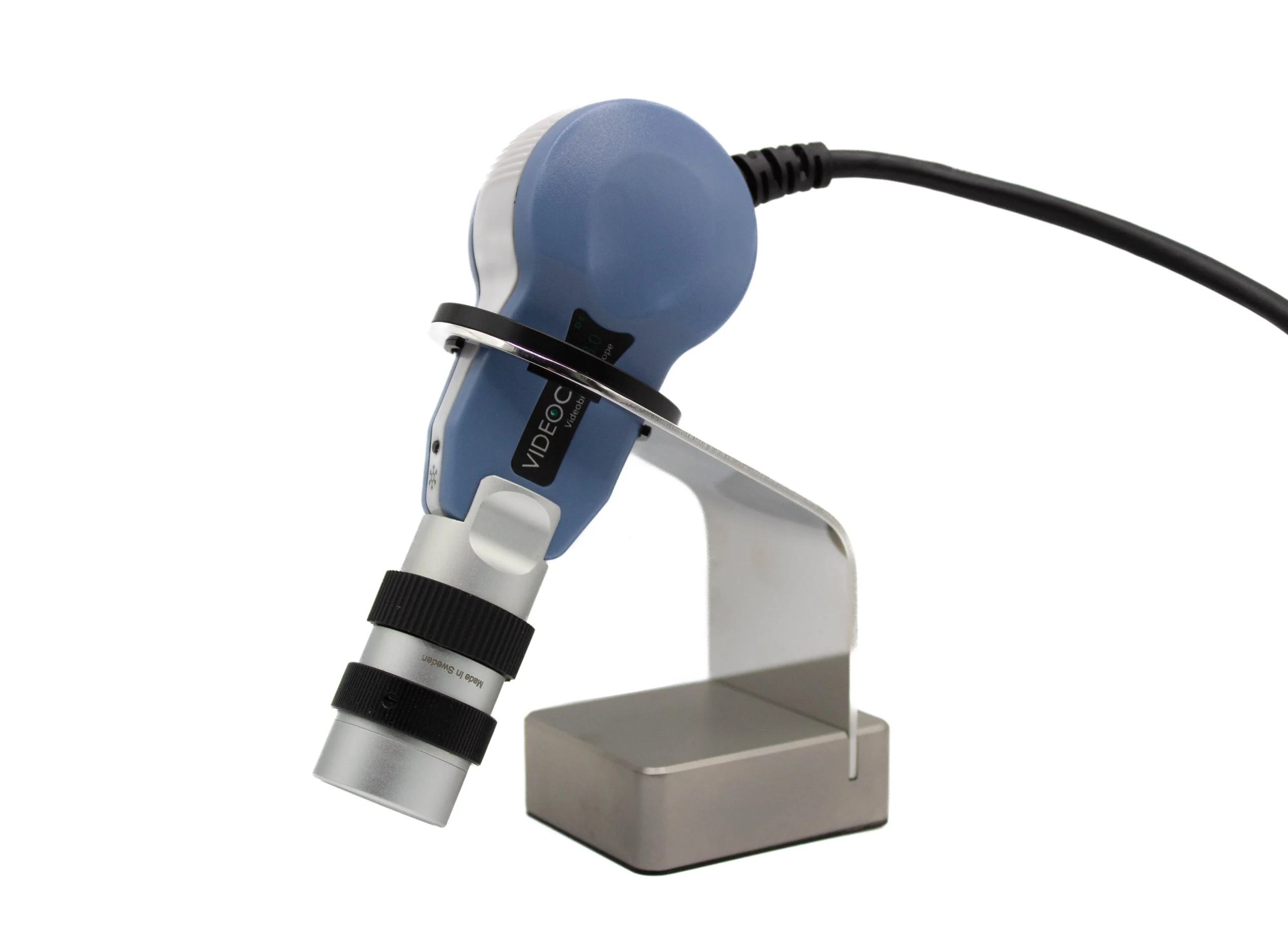

La sonda
Videocap® 3.0 D1 è un video-biomicrospocio in epiluminescenza, ad immersione e a luce polarizzata.
È l’unico dispositivo in grado di consentire lo sviluppo di analisi dermatoscopiche e tricoscopiche grazie alle lenti intercambiabili di diversi ingrandimenti e alla possibilità insita nella tecnologia di modificare il tipo di luce: polarizzazione e luce diretta per immersione.
L’applicazione specifica del dispositivo nell’ambito della dermatologia viene ottenuta mediante l’uso dell’ottica 20x-50x con specifici distanziatori che consentono di analizzare la zona di interesse ad ingrandimenti fissi a 20x e 50x (opzionalmente 30x).
La lente utilizza un sistema a 12 LED per l’illuminazione della parte trattata. Con l’ottica 20x-50x è possibile acquisire le immagini sia con luce diodica bianca sia con luce polarizzata mediante ghiera metallica posta sull’ottica.
L’ottica presenta un sistema di messa a fuoco manuale tramite ghiera.
Sonda ergonomica ad alta definizione e qualità cromatica, dal peso contenuto per ridurre l’affaticamento del polso dopo prolungati periodi di lavoro.
Videocap® 3.0 D1 si connette a PC mediante un’interfaccia USB 3.0. La sonda viene alimentata tramite porta USB (4,5 – 5,5 VCD). Lo strumento è dotato di pulsante di accensione/spegnimento posto nella parte posteriore della telecamera.
La luminosità della sonda, di default impostata su “automatico”, può essere facilmente modificata attraverso l’apposita manopola di regolazione.
- Sensore telecamera: 1/2,5” Rolling;
- Risoluzione: 2592H x 1944V pixel (5 MPX) (FULL HD)
- Bilanciamento del bianco
- Intensità luminosa regolata dal dimmer posto nella parte posteriore della sonda (regolatore luminosità)
- Contrasto
- Guadagno sull’immagine
- Gamma
- Cattura elettronica dell’immagine (pedale remoto per la cattura delle immagini)
Videocap 3.0 D1 è conforme alle normative vigenti per dispositivi medici: Classe I Regola 10 Allegato VIII del MDR 2017/74
Il software
Il software Videocap consente l’acquisizione, la memorizzazione e l’archiviazione delle immagini.
Il software è stato sviluppato per dare al professionista più esigente uno strumento di diagnostica differenziale e di valutazione di efficacia nel follow up. Grazie ad un algoritmo di memorizzazione delle immagini, riesce a garantire un’alta qualità di immagine in visione e fotografica, senza alterazione dei colori.
L’accesso utente avviene in modalità sicura e personale, grazie ad una password.
Possibilità di registrare nuove visite, esaminare quelle già presenti in archivio, elaborare la diagnosi e stampare il referto della visita. Il software consente di confrontare le immagini ottenute durante le visite precedenti.
La sezione di ricerca consente di effettuare ricerche sull’intero archivio, utilizzando un sistema basato su parole chiave. Queste possono essere così raggruppate per categoria di appartenenza (sesso, diagnosi, mappatura, diagnosi istologica, pattern clinici e dermatoscopici, ecc.)
Possibilità di personalizzazione da parte dell’utente delle aree corporee, delle varie diagnosi, dell’account di accesso e tutto ciò che riguarda la configurazione di utilizzo.
Possibilità di acquisire immagini in diretta dell’area da esaminare. Le immagini acquisite possono essere salvate ed elaborate, intervenendo sui colori, sul contrasto, sulla luminosità e applicando speciali filtri grafici che permettono di evidenziare dettagli dell’immagine stessa. Il post processing delle immagini consente l’inserimento di descrizioni e figure geometriche (frecce, cerchi, rettangoli, selezione a mano libera, griglia).
Il software prevede la localizzazione dinamica per la mappatura su immagini reali e bodymap.
Il software consente anche l’importazione e/o l’esportazione delle immagini in formato .bmp, .jpeg e anche formato DICOM.
Il software è abilitato alla registrazione video in formati AVI su HD o vhs, tramite un modulo opzionale.
Possibilità di confrontare le immagini di un paziente ottenute durante visite differenti, appartenenti ad aree corporee diverse oppure ottenute da altre fonti (banche dati, CD-ROM, archivio storico creato dall’utente).
Possibilità di una corretta e completa refertazione secondo le linee guida nazionali e internazionali. Possibilità di stampare differenti tipologie di referti; referti a 1, 2 e 4 immagini della stessa lesione o visita o il follow-up di una specifica lesione o visita. Tutti i referti sono personalizzabili sulle esigenze dell’utilizzatore.
Possibilità di stampare la mappa dei nevi e le immagini dermatoscopiche con relativi riferimenti alla mappa.
Con il modulo follow-up è possibile confrontare un’immagine di una visita precedente con l’immagine live della stessa area corporea investigata in fase di controllo.
Il software Videocap può essere installato in rete, per soddisfare le esigenze di multidisciplinarietà delle strutture cliniche, collegando i differenti ambulatori di diagnostica.
